Em dispositivos de Camada 3, como roteadores e switches L3, o funcionamento interno é baseado na separação entre Control Plane e Data Plane.

Essa separação é um dos conceitos mais importantes da arquitetura de redes modernas, pois permite escalabilidade, desempenho e organização das funções internas do equipamento.

O que é o Control Plane

O Control Plane é responsável por tomar decisões.

Ele executa os processos de controle que definem como o tráfego deve ser encaminhado, mas não encaminha os pacotes diretamente.

Entre suas principais funções estão:

• Execução de protocolos de roteamento
• Aprendizado e manutenção de rotas
• Processamento de informações de controle
• Construção das tabelas de encaminhamento
• Gerenciamento do estado do dispositivo

Esse plano normalmente roda no processador principal, também chamado de route processor.

O que é o Data Plane

O Data Plane é responsável por executar as decisões tomadas pelo Control Plane.

Ele:

• Encaminha pacotes
• Realiza o switching
• Aplica as regras de forwarding
• Opera em alta velocidade

O Data Plane geralmente é implementado em:

• ASICs
• Switching fabric
• Módulos de interface
• Microcódigo dedicado

Por isso, ele consegue processar grandes volumes de tráfego com baixa latência.

Arquitetura distribuída

Em dispositivos de Camada 3 modernos, o Control Plane e o Data Plane são relativamente independentes.

Essa arquitetura distribuída funciona da seguinte forma:

• O Control Plane centraliza a lógica e o controle
• O Data Plane executa o encaminhamento de forma descentralizada
• Cada módulo de interface possui capacidade própria de forwarding

Essa separação evita que todo pacote precise ser processado pelo processador central.

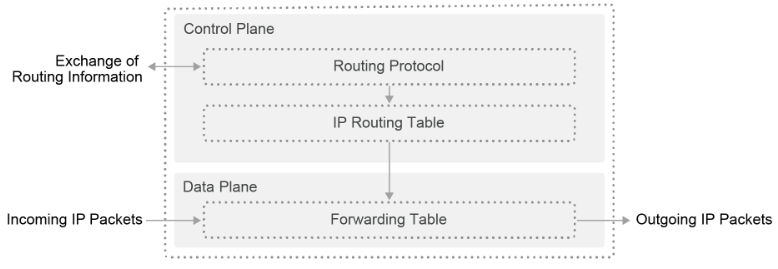

Como os dois planos interagem

Mesmo independentes, Control Plane e Data Plane precisam trocar informações continuamente.

Essa interação ocorre por meio de algumas funções principais.

Gerenciamento interno

O Control Plane gerencia os circuitos internos responsáveis pelas funções de controle e encaminhamento, mantendo o funcionamento coordenado do equipamento.

Distribuição das informações de encaminhamento

O Control Plane:

• Extrai informações dos protocolos de Camada 2 e Camada 3
• Interpreta dados de configuração e controle
• Gera tabelas de encaminhamento
• Distribui essas informações para os módulos de interface

O Data Plane utiliza essas tabelas para encaminhar os pacotes.

Coleta de informações do Data Plane

O Data Plane coleta dados como:

• Estatísticas de tráfego
• Contadores de pacotes
• Informações operacionais

Esses dados são enviados ao Control Plane para monitoramento e gerenciamento.

Tratamento de pacotes especiais

Alguns pacotes não são tratados diretamente pelo Data Plane e precisam ser encaminhados ao Control Plane, como:

• Pacotes de controle
• Tráfego de gerenciamento
• Situações excepcionais de encaminhamento

Por que essa separação é importante

A separação entre Control Plane e Data Plane permite que:

• Decisões complexas sejam processadas de forma centralizada
• O encaminhamento de pacotes ocorra de forma rápida e eficiente
• O dispositivo escale melhor conforme o volume de tráfego cresce

Esse modelo é a base do funcionamento dos equipamentos de rede modernos.

Conclusão

Control Plane e Data Plane representam dois papéis distintos e complementares:

• Um decide
• O outro executa

Compreender essa separação ajuda a entender como dispositivos de Camada 3 funcionam internamente e por que conseguem combinar inteligência de controle com alto desempenho de encaminhamento.
